編輯：格雷希爾GripSeal

在之前的文章中小編介紹了氣動接頭的規格型號、適用范圍、安裝方法、選型方法等，在使用上提高效率，密封性能穩定。那么針對氣動接頭一大串的型號，我們?nèi)绾潍@取有用信息？今天小編將帶您解讀氣動接頭型號上的含義。

之前就介紹過，氣動接頭主要分為外包式（管外徑密封）和內脹式（管內徑密封）兩種型號，我們分別來看看：

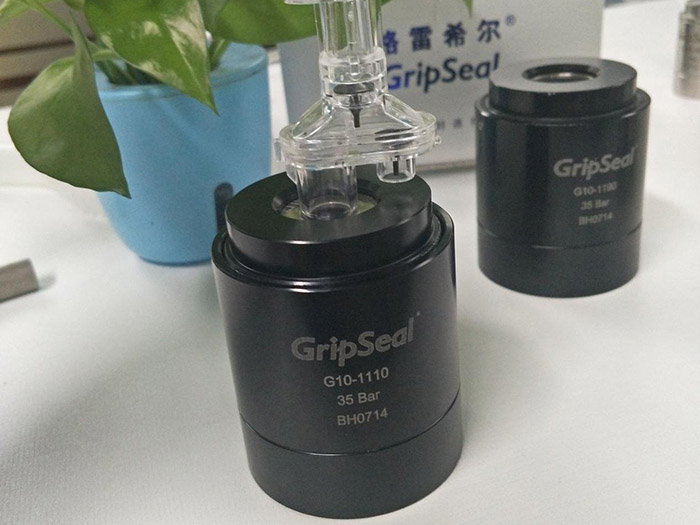

如上圖，我們可以看到是一款格雷希爾GripSeal氣動接頭G10系列，型號是G10-1110。首先G10我們都知道是系列名稱了，然后是“1”，表示的是接頭主體型號，1就代表1號主體，有相應的數據參數。還有A/0/2/3等幾種主體，這里主體是指接頭外部結構，在選型方法中有介紹其相應的參數如何查看，于對應。后面11這兩位數代表的是密封直徑各位和十位，單位是毫米，比如G10-1110即代表密封直徑范圍是11-13mm。還有一位數0代表的是小數點后一位數值，一般型號都是0，更小型號比如G10-0025表示的密封直徑則是2.5-4.5mm。

接著往下看，是35Bar，表示此型號的接頭測試壓力范圍是從真空到35Bar，這里小編著重提醒大家，切勿在適用范圍外使用氣動接頭。下端的BH0714則代表的是氣動接頭生產批號，類似汽車生產批號等。

綜上所述，型號為G10-1110的氣動接頭適用于管件外徑11-13mm，測試壓力35Bar以內的氣密測試。

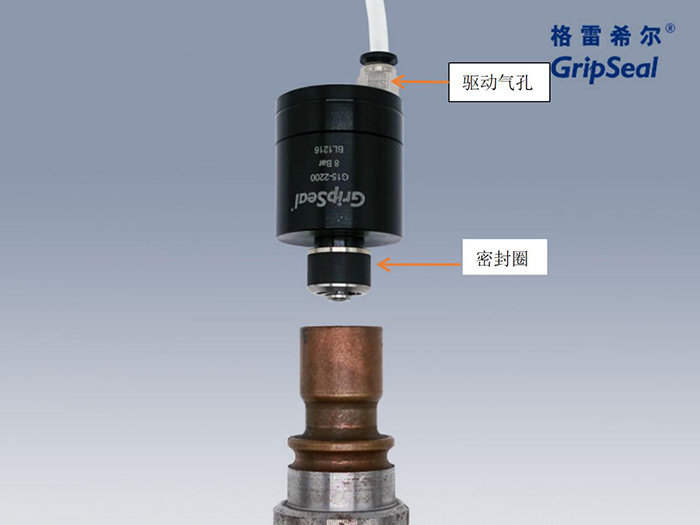

同樣的，我們?cè)賮?lái)看看內脹式氣動接頭的型號分析：

同樣是有3排數字和字母組成的型號信息，首先G15就是代表系列了，2同樣是氣動接頭主體部分的標號。20則是代表密封適用管件內徑21-22mm，尾端的0同樣是小數點后一位，例如G15-0085，代表的是使用管件內徑9.5-11mm。

以上就是格雷希爾GripSeal氣動接頭型號和含義解讀，幫助廣大用戶可以根據現有接頭獲取有用參數信息，將不同型號規格的接頭區分開，并能與產品管口進行一一對應，避免使用錯亂，導致生產事故。
