氣動接頭也稱氣動快速密封接頭，是一種利用氣壓來驅動的快速連接器。常在汽車制造行業、醫療、管件等行業氣密性測試時使用，能夠幫助企業在測試時提高效率。

一、氣動接頭的使用方法和作用

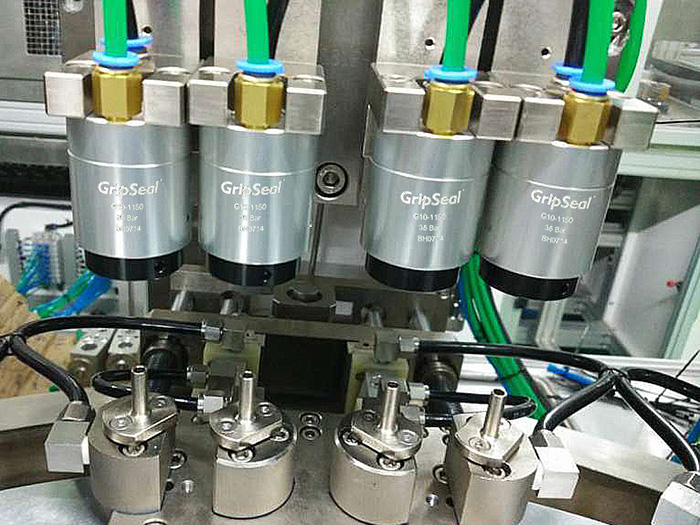

氣動接頭使用通常是配合自動化工裝個夾具的，來實現產品測試自動化密封連接。也可以在用于低壓（2Bar內）測試時用于手動/半自動化操作，用于一些狹小空間或不能彎折的地方。其作用主要在于幫助企業提升測試效率，提高產量。相比于以往的軟管加卡箍的連接方式，操作更簡便，密封穩定，相比于手動快速密封接頭，更適合用于批量自動化測試。

二、氣動接頭的結構原理及規格參數

如上結構圖我們可以看出，氣動接頭內部結構較為簡單，利用簡單的機械原理來完成復雜的密封動作，相比復雜的內部結構可能更穩定。主要的密封結構為氣動活塞和密封圈，在驅動孔內充入相應的驅動壓力，氣動活塞運動，使密封圈發生膨脹形變從而抱緊管壁形成密封。

目前，根據長時間市場調研，氣動接頭工作壓力范圍設定在35Bar內，密封范圍從外徑0.7mm至80mm，另還有管內徑密封方案，詳細介紹參見《氣動接頭G15系列》。

三、氣動接頭安裝方法

結合上面的氣動接頭結構圖，我們可以看到，在接頭尾部有兩個用于固定的螺紋孔。以此可以很方便的將接頭安裝于自動化夾具上，接頭形狀相對小巧，一般只需在原有的自動化工裝上加裝兩個螺紋螺絲即可實現氣動接頭安裝，無須額外定制工裝。

格雷希爾GripSeal氣動接頭包括管外徑密封（外包式）、管內徑密封（內脹式）、內螺紋、外螺紋密封連接方式，對于多種管口可以實現自動化快速密封連接。
