當一個產品出現多個并排孔時，在做氣密測試時需要同時封堵連接這些孔。由于一些并排孔相鄰很近，同時連接快速密封接頭時會導致接頭相互干涉，所以格雷希爾工程師想到用多頭快速密封接頭來應對復雜多孔測試。

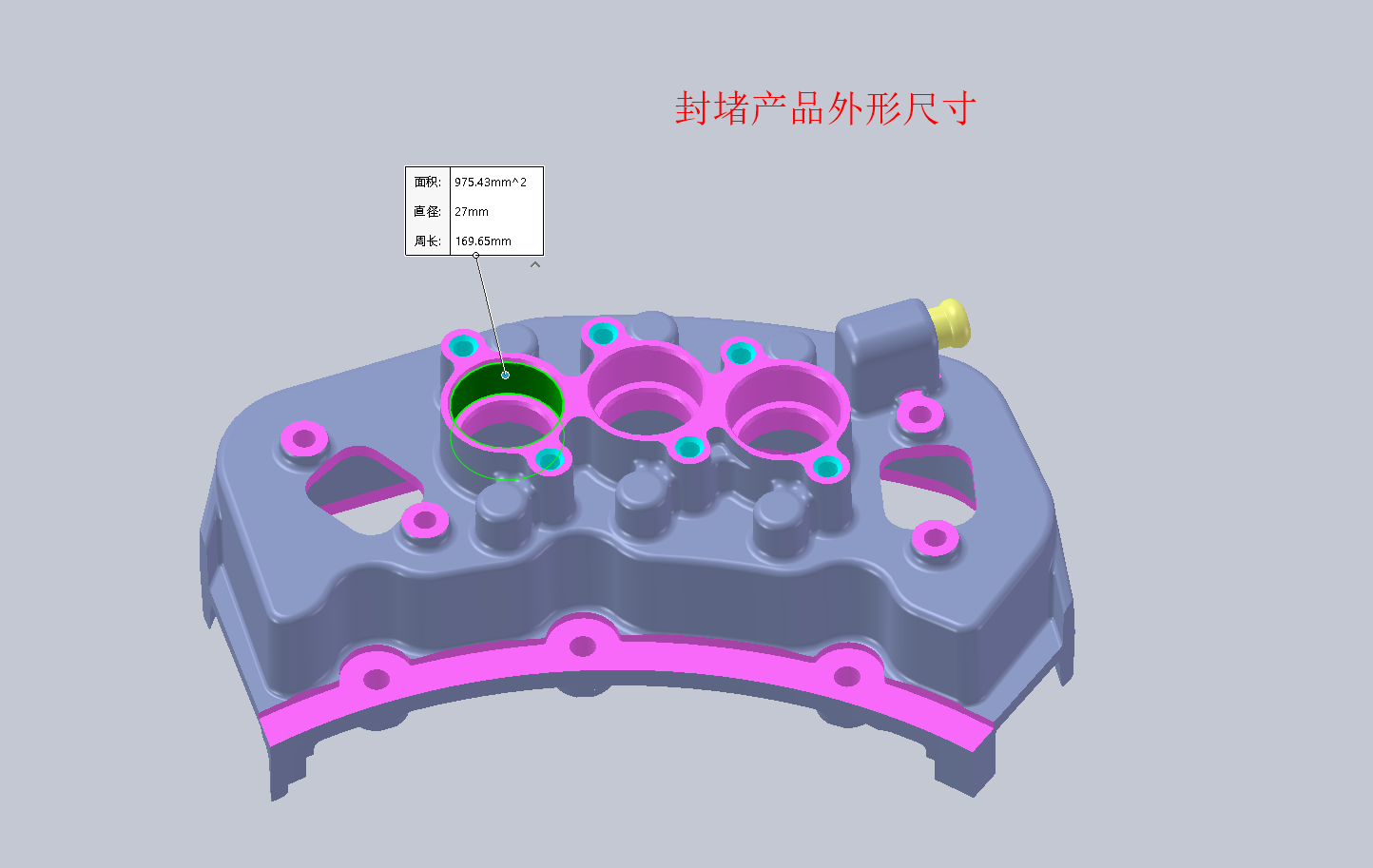

根據現場的應用來定制實現高效的封堵，需要封堵的產品外形尺寸示意圖如下：

之前還介紹過長短款G15方式來避開干涉，這種通常只適用于2個并排孔。如下圖：

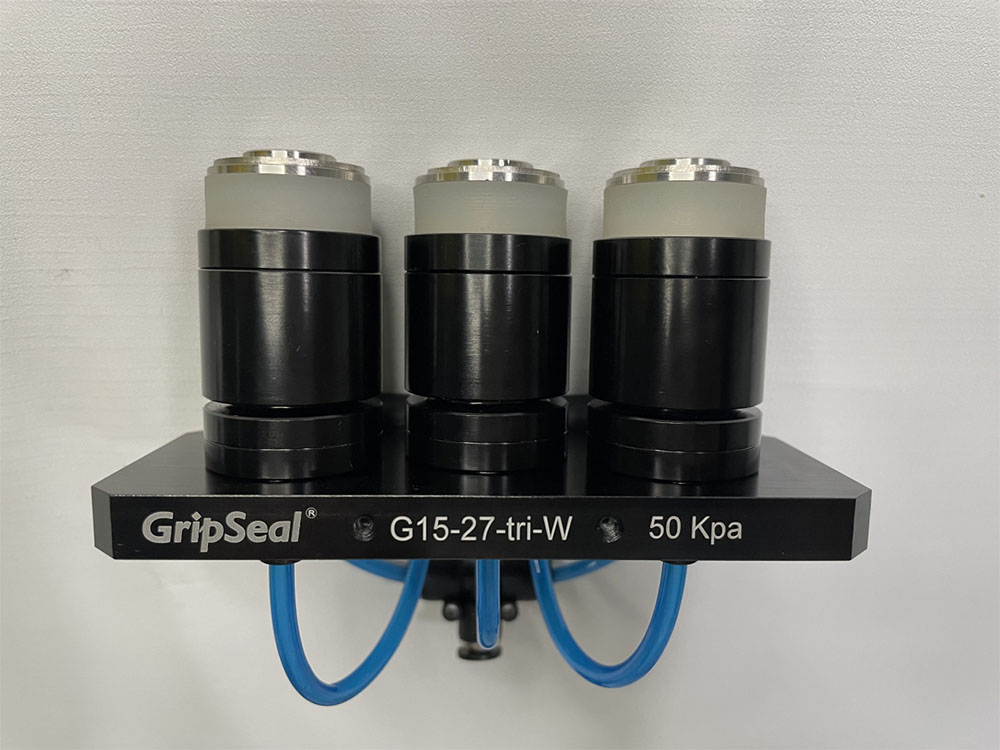

一旦并排孔多了，或者管口中心距太小，這種方式便不可行了。格雷希爾GripSeal工程師研發設計了多頭快速密封接頭，并排2個、3個、6個等等。這樣可以使用一套夾具，一根氣源，即可實現多孔同時密封連接。

多頭G15快速密封接頭原理跟標準品一樣，都是靠氣缸推動活塞運動，至密封圈膨脹形變，漲緊產品內壁。使用時，先將多頭G15安裝到相應的自動化工裝上，連接好驅動氣源和測試氣源。調試好自動化設備的行程和定位，充氣時間控制等。具體使用步驟：托盤將產品運輸?shù)綔y試臺，并調整好方向位置；自動化設備將接頭向前推進，讓接頭前端密封圈進入產品內部合適位置；充入適當壓力（一般是4-6Bar）的驅動氣源，密封圈漲緊產品內壁，形成密封；從流體口充入測試氣體，進行相應氣密測試；測試完成后，先卸掉測試氣壓，再卸掉驅動氣壓，自動化設備后拉移出接頭，產品隨產線輪轉下一個。

至此，解決并排孔自動化氣密測試快速密封連接難題。

并排孔產品氣密測試，密封連接管口有妙招，多頭快速密封接頭一次連接，同時封堵或聯通多個產品管口。不僅效率高，操作簡便，更有測試穩定、讓測試結果更準確的使用效果。
